En bref — Le ferraillage n’est pas une option, c’est l’assurance-vie de vos fondations. Une « bonne soupe » de béton ne suffit jamais sans armatures bien pensées. La stabilité se dessine dès le piquetage, se gagne dans les tranchées et se confirme au compactage. Question centrale à chaque étape : Où va aller l’eau ?
- Sol et eau dictent la stratégie : étude géotechnique, niveaux, cheminement des eaux pluviales.
- Ferraillage dimensionné selon DTU 13 et Eurocodes, recouvrements et enrobages contrôlés.
- Gains durables : acier haute résistance ou recyclé, béton bas carbone, préfabrication des cages.
- VRD et drainage pensés avant coulage : gaines, fil d’eau, drains, regards.
- Finitions compactées et talus “peignés” pour éviter affaissements et lézardes.
Analyse du terrain et des risques: fondations, ferraillage et stabilité sans fissures
La réussite d’une fondation se joue avant le premier coup de godet. Le terrain parle, si on sait le lire. Un sol argileux gonfle et se rétracte, un remblai hétérogène foisonne, une nappe haute fait remonter l’humidité. L’enjeu, pour un maître d’ouvrage, est d’objectiver ces réalités avec une étude géotechnique et un piquetage précis. À la clé, moins d’incertitudes et un ferraillage dimensionné juste, loin des règles empiriques hasardeuses.
La question pivot est simple : Où va aller l’eau ? Si la pluie ruisselle vers la maison, elle s’infiltrera au pied des murs. Une arrivée d’eau le long d’une semelle, c’est la promesse d’un gel-dégel amplifié, d’une corrosion accélérée des armatures et, à terme, de fissures en escalier. On s’assure donc d’un profilage général avec pentes maîtrisées (1 à 2 %), de zones d’absorption (puits perdu, tranchées drainantes), et de l’éloignement des eaux du bâti.
Le DTU 13 encadre la mise en œuvre des fondations superficielles et profondes. Il fixe des tolérances de niveau, de dimension et de verticalité. Les Eurocodes (EN 1992) guident le calcul du béton armé. Ce double cadre évite deux pièges : le sous-dimensionnement (fissures, tassements différentiels) et le surdimensionnement (coûts et bilan carbone inutiles). Le sol commande : densité, portance, indices de plasticité, présence d’anciennes fouilles, remblais récents. Un radier peut s’imposer sur sols hétérogènes, quand des semelles filantes suffisent sur terrain homogène bien compacté.
Le ferraillage est le squelette qui donne au béton ses muscles en traction et en cisaillement. Un bon « confinement » limite l’ouverture des fissures et protège l’acier de la corrosion. On retient des principes simples : recouvrement suffisant (multiple du diamètre), enrobage adapté à l’exposition, cadres fermés aux angles, attentes pour poteaux et chaînages. La clarté des plans est décisive : diamètres, pas, longueurs d’ancrage, crochets.
Concrètement, un chantier commence par le décapage de la terre végétale et l’évacuation des gravats. La mini-pelle s’occupe de descendre au bon fond de fouille, sans surcreuser. Pourquoi ? Parce qu’un remblai de rattrapage sous semelle, c’est l’assurance d’un tassement futur. Le fond de forme doit être propre, non boueux. Si la pluie transforme le chantier en bourbier, on attend ou on stabilise (grave, géotextile), mais on ne coule jamais sur la gadoue.
Exemple parlant : une maison sur sol limono-argileux en pente. Sans drain périphérique, l’eau court le long des semelles. Trois hivers plus tard, les carrelages fendent. Avec un diagnostic, on découvre des enrobages insuffisants et des barres corrodées. Un simple drain perforé sous géotextile, un hérisson ventilé et une pente de terrain inversée auraient évité le sinistre. L’économie de départ a coûté cher.
Le conseil du terrassier
Ne combattez pas l’argile, drainer est la seule victoire durable. Profitez du terrassement pour poser gaines et évacuations avec fil d’eau, avant la « bonne soupe » de béton. Un chantier bien pensé sous terre, c’est trente ans de tranquillité en surface.
Préparation et piquetage: du tracé aux tranchées, la phase “intellectuelle” qui évite les regrets
Avant de creuser, on piquette. Le tracé au cordeau, les chaises d’implantation, le laser rotatif : ce sont les partitions du chef d’orchestre du sous-sol. Les niveaux extérieurs, le seuil du futur garage, la hauteur finie de la terrasse, tout est référencé. On vérifie les diagonales, on croise mesures et plans de l’architecte ; surtout, on matérialise la cote du fond de fouille. Une erreur de 3 cm ici et ce sont des centaines de litres de béton en plus, ou un chainage qui se retrouve trop haut.
La sécurité n’est pas un supplément. Avant la clé de la mini-pelle, c’est DT-DICT et repérage des réseaux : gaz, électricité, fibre, eau, assainissement. Une tige plantée au mauvais endroit coûte plus qu’une journée de location. On balise, on cale une zone de dépôt pour les déblais et une voie de circulation pour le dumper. Les talus seront « peignés » avec la flèche, jamais laissés raides si le sol s’éboule. Une paroi qui glisse, c’est l’accident bête et grave.
La machine doit être à votre mesure. Une mini-pelle 2,5 t suffit pour la plupart des semelles filantes d’une maison individuelle. Le bulldozer se justifie pour des plateformes larges, pas pour des tranchées fines. Le compactage se prévoit d’avance : plaque vibrante ou rouleau selon l’accès. On évite le surcreusement, car on ne recompense pas un manque de portance avec du remblai meuble.
Le décapage de la terre végétale s’effectue sur 20 à 30 cm, stocké proprement si l’on prévoit un engazonnement futur. La terre grasse, c’est l’ennemi du fond de forme. Un géotextile peut séparer les couches et limiter la remontée de fines. Si une nappe affleure, un point de pompage est installé. Dans les tranchées, les fonds doivent être réguliers, sans cuvettes. Où va aller l’eau ? Sûrement pas stagner au pied du béton vibré.
Pour vous repérer, créez une check-list de piquetage :
- Implantation validée par plan et diagonales cohérentes.
- Repères de niveau protégés (chaises, clous, traits laser).
- Réseaux localisés et zone de sécurité balisée.
- Zone de dépôt des déblais, évacuation prévue (camion, benne).
- Accès machines et stabilité des talus contrôlés.
Une illustration typique : un muret de clôture. Deux lignes de piquets, un cordeau bien tendu, puis décaissement au gabarit. Le ferraillage de longrines vient plus tard, mais la rigueur se joue déjà ici. Un muret tordu, c’est souvent un piquetage négligé et un terrain non nivelé.
Sécurité chantier
Casques, gants, chaussures coquées et zone interdite aux curieux. La mini-pelle n’est pas un jouet. Contrôlez le godet, les flexibles, l’éclairage. La pluie transforme un talus en savon : si le sol se délite, on étaye ou on élargit l’ouverture. Mieux vaut deux heures de plus que l’accident de trop.
Quand le piquetage est millimétré, les tranchées coulent de source. Les prochains gestes – cages, enrobages, recouvrements – n’en seront que plus simples et sûrs.

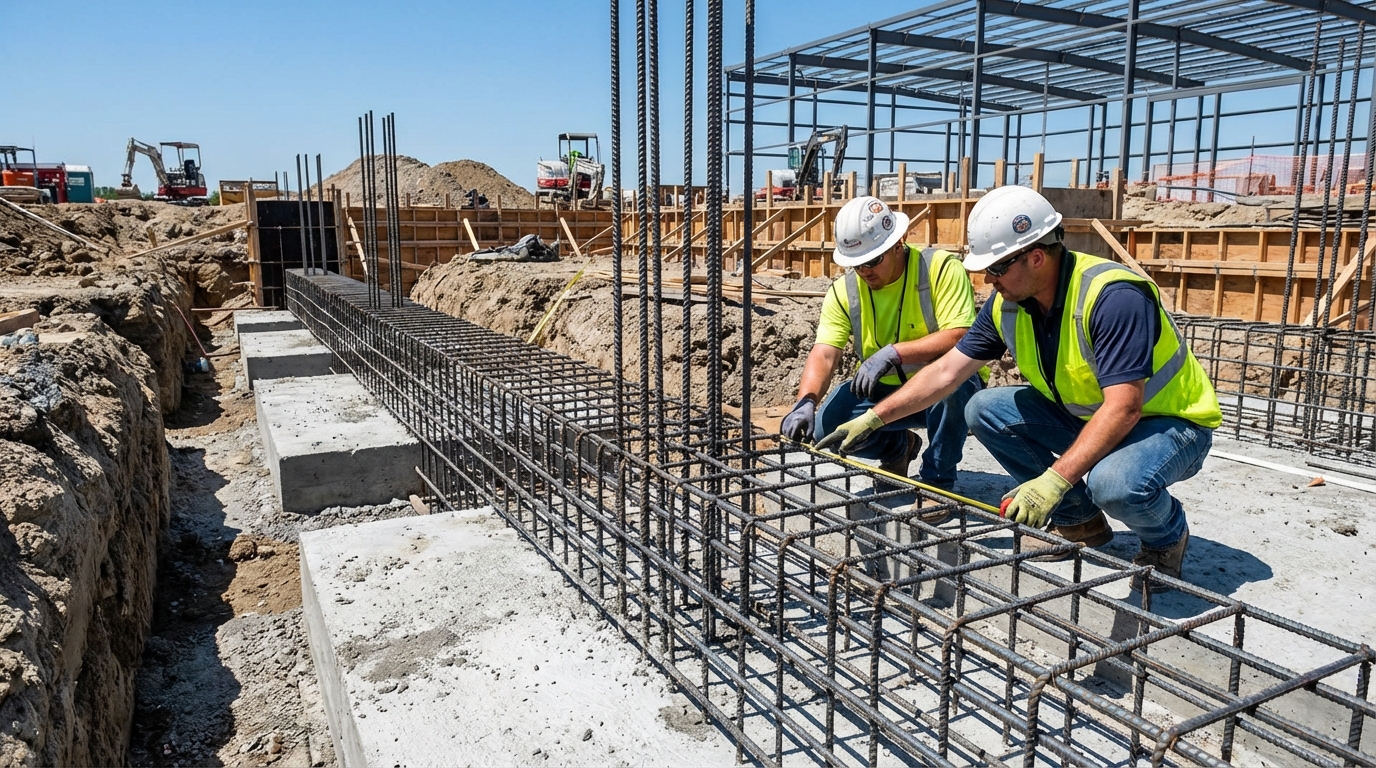

Réalisation technique du ferraillage: recouvrements, enrobages, “bonne soupe” et contrôle qualité
Le béton supporte la compression, l’acier la traction : ensemble, ils forment un duo solide. Dans les semelles filantes, on place deux à quatre barres longitudinales (souvent HA10 à HA14), tenues par des cadres. Les recouvrements suivent une règle simple : 40 à 60 fois le diamètre de la barre, selon l’environnement. Les angles se traitent avec cadres fermés et barres en L ou en U pour éviter les fissures en “peau de crocodile”. Dans un radier, on tresse deux nappes orthogonales avec surépaisseurs aux appuis.
L’enrobage protège de la corrosion. Il est assuré par des cales adaptées (plastique, béton). On bannit les cailloux et morceaux de fer pour caler, sous peine de créer des points de rouille. Les attentes de poteaux s’implantent à la cote, verticales, ligaturées, jamais plantées après coup dans du béton frais. Les ligatures se font au fil recuit, de préférence, et la soudure n’est utilisée que si prévue par le plan.
La « bonne soupe » de béton doit être dosée selon prescription (résistance, enrobage, classe d’exposition). Un béton trop fluide saigne et sépare les granulats ; trop sec, il enrobe mal les aciers. L’aiguille vibrante chasse l’air sans déplacer les cages. On coule par passes, on vibre raisonnablement, on protège du soleil et du gel. En été, on arrose pour limiter le retrait plastique ; en hiver, on évite le coulage sous zéro sans adjuvants adaptés.
Le plan d’exécution détaille diamètres, espacements, ancrages, recouvrements et zones renforcées (sous poteaux, baies). Un DAO clair sur A3 vaut mieux qu’un croquis au marqueur sur un morceau de planche. Il évite les « on a cru que », synonymes d’erreurs coûteuses. Les barres s’achètent au bon métrage, de préférence en acier recyclé pour limiter l’empreinte carbone, et l’on valorise les chutes.
Deux leviers réduisent les coûts et l’impact : l’acier haute résistance (jusqu’à 20 % d’acier en moins pour une même performance) et l’optimisation par calcul (éléments finis). Une étude récente sur un immeuble R+5 a permis 18 % d’économie d’acier et environ 15 % de CO₂ en moins en jouant sur ces paramètres. Sur un parking enterré, l’usage d’un béton bas carbone a réduit l’empreinte d’environ 22 % tout en maintenant la durabilité.
| Paramètre clé | Référence pratique | Objectif |
|---|---|---|
| Enrobage minimal | ≥ 40 mm (exposition courante), > 50 mm milieux agressifs | Protection anticorrosion |
| Recouvrement | 40–60 x Ø de la barre | Transfert d’efforts fiable |
| Tolérance niveau semelles | ± 2 cm (DTU 13) | Planéité et altimétrie |
| Verticalité pieux/poteaux | ± 1 % | Alignement structurel |
| Pas des cadres | 20–30 cm selon calcul | Confinement du béton |
Dernier point, crucial : on anticipe les réservations (passages de gaines, évacuations) pour ne pas mutiler les semelles après coup. Le burinage sauvage est l’ennemi du béton armé.
Un ferraillage soigné, vibré et protégé, c’est la sérénité au premier gel et la paix au canicule suivante. Le béton ne pardonne pas l’à-peu-près, mais il récompense la rigueur, notamment dans les attentes de poteaux.
Assainissement, VRD et drainage: faire respirer les fondations et guider l’eau loin du bâti
La structure résiste, mais c’est l’eau qui gagne toujours si on lui laisse le champ libre. Alors, où va aller l’eau ? On encadre son parcours. Un drain périphérique posé au bon niveau, enrobé de gravier roulé et enveloppé d’un géotextile, récupère les eaux d’infiltration. Le fil d’eau du drain rejoint un regard, puis une gestion aval : réseau pluvial, puits d’infiltration, voire bassin de rétention. Jamais de raccord sauvage sur l’assainissement des eaux usées.
Les VRD se planifient avant coulage : gaines électriques TPC, fourreaux télécom/fibre, alimentation d’eau, évacuations EU/EP. Les tranchées respectent pentes (1 % recommandé pour évacuations), lits de sable, grillage avertisseur coloré, et remblais compactés par couches. Un réseau mal posé, c’est un affaissement sous allée carrossable et du carrelage qui fait la vague.
Dans les zones argileuses, on privilégie la discontinuité des apports d’eau : descentes pluviales éloignées des fondations, rejet des eaux de terrasse vers le jardin, joints souples au pied des dallages extérieurs. Une terrasse collée au seuil sans pente inverse, c’est l’humidité qui s’invite au salon. Une allée a une âme : sa forme et sa pente disent comment elle respire après l’orage.
Sur terrains en pente, on crée des ruptures hydrauliques : petites cunettes, murets drainants, noues végétalisées. Le mur de soutènement se conçoit avec un drain en pied, barbacanes et géotextile contre le remblai. Sans cela, la poussée hydrostatique finit par bomber le parement, puis par fissurer. On ne retient pas de la boue avec un vœu pieux ; on construit un exutoire.
Pour les assainissements individuels (micro-station), on respecte les distances au bâti, la ventilation et la nature du rejet. La compatibilité avec le sol est vérifiée : infiltration possible, ou rejet régulé. La micro-station n’est pas un aspirateur à tout faire ; c’est une mécanique qui exige niveaux stables et accès maintenance.
Exemple : une maison de plain-pied sur limons. Avec un drain périphérique, un hérisson ventilé et une pente de terrain renvoyant l’eau au jardin, les indicateurs d’humidité intérieure chutent. Sans ces trois gestes, la condensation persiste et les plinthes se décollent. Le coût d’un drain correctement exécuté pèse peu face à une rénovation intérieure répétée.
Le conseil du terrassier
Avant de rêver terrasse en bois, tracez la route de l’eau. C’est le premier poste du chantier extérieur. Une pente mal pensée coûte plus cher que n’importe quel bois exotique.
Finitions, compactage et remise en état: éviter les affaissements et protéger le pied de mur
Une fois le béton pris, la tentation est grande de reboucher vite. Mauvaise idée. Le remblai se fait par couches de 20 à 30 cm, compactées à la plaque ou au rouleau, avec matériaux adaptés (grave non gélive). On évite de plaquer du limon contre un soubassement. En pied de mur, une bande de propreté minérale et une couche drainante protègent le soubassement. Le parement isolant est prévu selon le cas, avec protection mécanique si nécessaire.
L’évacuation des terres et des gravats se planifie. Les déblais propres vont en valorisation, les terres sulfureuses ou polluées en filière dédiée. Un chantier rangé, c’est moins d’accidents et plus de qualité. Les talus se “peignent” à la pelle pour limiter l’érosion, et si la pente est forte, on prévoit enrochement, géogrille ou végétalisation technique.
Pour les allées carrossables, la structure porteuse est reine : décaissement à la bonne profondeur, fond de forme stable, couche de base, couche de roulage. Le gravier roulé draine, l’enrobé demande des pentes impeccables, le pavé veut un lit rigoureux. Une vibration correcte évite les vagues, un joint bien rempli évite la danse des pavés. Souvenez-vous : l’âme d’une allée, c’est sa pente et sa structure, pas la teinte du revêtement.
Budget et durabilité vont ensemble. L’acier recyclé réduit jusqu’à 70 % l’empreinte par rapport à l’acier primaire. Les bétons bas carbone (ciments composés, granulats locaux) limitent le CO₂ sans sacrifier les performances. Les cages d’armature préfabricées en atelier améliorent la qualité et réduisent les chutes. La modélisation numérique aide à doser juste, pas plus. Pour certaines applications, le béton perméable peut également être une solution intéressante.
Contrôles de réception à cocher :
- Niveaux des semelles et altimétrie vérifiés au laser.
- Ferraillage conforme aux plans : diamètres, recouvrements, enrobages contrôlés.
- Drain posé, pente vérifiée, géotextile en place, regards accessibles.
- Réseaux testés (étanchéité, fil d’eau), grillage avertisseur posé.
- Remblais compactés par couches, matériaux conformes, talus stabilisés.
La maintenance compte aussi : inspection annuelle des regards, curage préventif des drains, reprise des joints extérieurs si besoin. Une fissure qui apparaît tôt n’est pas toujours structurelle, mais elle a une cause. On traque l’eau, on vérifie le sol, on agit avant que la pathologie ne s’installe.
Le conseil du terrassier
Un beau projet commence par des fondations saines. Ce qui ne se voit pas tient le reste. Prenez le temps de bien remblayer et de régler les pentes : la finition, c’est l’assurance tous risques contre les affaissements.
Normes, tolérances et organisation: DTU 13, Eurocodes et pilotage du chantier
Le respect des textes n’est pas un formalisme : c’est ce qui met votre bâtiment à l’abri des aléas. Le DTU 13 couvre fondations superficielles (semelles, radiers) et profondes (pieux, micropieux) sur terrains variés, avec des limites (milieux marins ou infrastructures spécifiques). Il impose des exigences sur la stabilité vis-à-vis du sol (retrait-gonflement, tassements) et la durabilité (fissurations maîtrisées). Les Eurocodes encadrent le dimensionnement des armatures et du béton.
Un bon dossier d’exécution regroupe : plans cotés, calculs, rapport géotechnique, procédures de contrôle. Côté matériaux, on stocke l’acier à l’abri de l’eau stagnante, on commande le béton aux classes requises, et on vérifie les bons de livraison. La traçabilité évite les litiges. Sur site, on tient un journal de coulage : météo, heure, température du béton, séquences de vibration. Ce sont des preuves en cas de doute futur.
L’organisation est une arme. Le planning cale les passages de gaines avant ferraillage, le ferraillage avant coffrage, le coffrage avant béton, et le béton avant la pluie. Les inspections se font avant chaque étape irréversible. Côté sécurité, on contrôle la stabilité des tranchées, on maintient des issues, et on ne travaille pas seul dans un fossé profond.
Pour les tolérances, une grille simple aide le contrôle :
| Élément | Tolérance | Point de contrôle |
|---|---|---|
| Niveau semelles | ± 2 cm | Laser, mire, repères |
| Largeur semelles | ± 2 cm | Mètre, gabarit |
| Verticalité pieux | ± 1 % | Niveau, théodolite |
| Recouvrement | ≥ 40 x Ø | Règle, repères sur barres |
| Enrobage | ≥ 40 mm | Entretoises, jauge |
Côté budget, chiffrer au m³ évite les surprises : déblais/ remblais, évacuation en benne, location mini-pelle avec opérateur, acier au poids, béton au m³, cales, ligatures, adjuvants, transport. L’optimisation du ferraillage par calcul réduit la facture sans compromettre la sécurité. Choisir une entreprise qui documente et photographie les phases enterrées rassure et engage sa responsabilité.
Enfin, la veille météo sert de boussole. Un coulage avant une forte pluie ? Mauvaise idée. Une gelée annoncée ? On prévoit bâches et adjuvants. À chaque étape la même question revient : Où va aller l’eau ? Si la réponse est « loin du bâti », vous êtes sur la bonne voie.
Comment éviter les fissures au pied des murs ?
Contrôlez d’abord les pentes extérieures pour renvoyer l’eau loin du bâti. Assurez un drain périphérique au bon niveau, des enrobages d’acier suffisants (≥ 40 mm) et un recouvrement conforme (40 à 60 x Ø). Un béton correctement vibré et une cure adaptée limitent retrait et microfissures.
Faut-il une étude de sol pour une maison individuelle ?
Oui, c’est fortement recommandé. Elle dimensionne les fondations, détecte les risques (argiles, nappe) et oriente le choix semelles/radier. Elle sécurise le chantier et évite les surcoûts ou pathologies futures.
Acier recyclé ou acier standard : que choisir ?
L’acier recyclé offre une performance mécanique comparable avec un bilan carbone nettement inférieur. Couplé à un acier haute résistance, il permet souvent de réduire la quantité totale d’armatures pour un même niveau de sécurité.
Quelle pente pour les évacuations ?
Visez environ 1 % (1 cm/m) pour les eaux pluviales et usées en gravitaire. Vérifiez le fil d’eau aux regards et stabilisez les tranchées avec lit de pose en sable et compactage par couches.
Peut-on couler sur un fond de fouille boueux ?
Non. Il faut assainir le fond (pompage, grave, géotextile), sinon l’adhérence et la portance seront compromises. Couler sur la boue, c’est inviter tassements et fissurations précoces.
