Les pièces de charpente expliquées simplement pour comprendre comment une toiture tient debout

Une toiture qui tient, ce n’est pas de la magie, c’est de la méthode. La charpente est l’ossature invisible qui encaisse le poids de la couverture, du vent et, surtout, guide l’eau jusqu’aux gouttières sans jamais la laisser s’infiltrer. La règle d’or reste la même que pour un terrassement bien mené : où va aller l’eau ?

Matériel	Durée	Coût	Vigilance
Bois de charpente (pannes, chevrons), connecteurs, écran sous-toiture, zinguerie	De 2 à 5 jours pour une maison individuelle selon type de charpente	En 2026 : 120–250 € HT/m² posé (hors couverture)	Pente, ventilation, contreventement, ancrages antisoulèvement, évacuation des eaux

Schéma charpente : pièces de charpente et répartition des charges du toit

Un schéma de charpente bien dessiné raconte une histoire simple : d’où viennent les charges et où elles s’échappent. Les charges permanentes (poids des tuiles, voliges, isolant) s’additionnent aux charges climatiques (neige, vent) et se transfèrent de la couverture vers les chevrons, puis aux pannes et enfin aux murs porteurs par l’intermédiaire des fermes (ou directement, selon le type de structure). Sur un comble classique de 8 × 10 m avec pente de 35°, une tuile à 45 kg/m² et une charge de neige de 60 kg/m², la charpente encaisse facilement plus de 100 kg/m² ; chaque connexion compte, chaque appui doit être sain.

Dans une ferme traditionnelle, l’entrait travaille en traction pour empêcher les arbalétriers d’écarter les murs, le poinçon reprend la compression centrale et les arbalétriers dessinent les rampants. Les pannes s’organisent par rang : sablière en pied de pente, pannes intermédiaires sur la hauteur, faîtière au sommet. Les chevrons, posés perpendiculairement aux pannes, reçoivent liteaux ou voliges. Pour que l’ossature ne « pompe » pas sous le vent, les contreventements (lien de faîtage, croix de Saint-André, liernes) verrouillent le plan. Ce maillage évite l’effet accordéon lors des rafales et répartit mieux les efforts jusqu’aux appuis.

La stabilité se joue aussi dans les détails d’assemblage. Une liaison panne/arbalétrier affaiblie, c’est une porte d’entrée aux déformations, puis aux fuites. Les connecteurs modernes (sabots, équerres, boulons) sécurisent ces nœuds, à condition de respecter les diamètres, les entraxes et l’essence de bois. Le lamellé-collé autorise des portées franches, mais exige un calepinage précis et un appui parfaitement plan ; rien n’est pire qu’un appui sur une arrête ou une maçonnerie poussiéreuse.

Sur le terrain, on pense « fond de forme » même en toiture. Avant la moindre panne, on contrôle le planéité des murs, la rectitude des sabots et l’équerrage au cordeau et au laser. Comme quand on « profile un terrain » pour une allée carrossable, la tolérance au millimètre évite les rattrapages plus tard. Une panne vrillée de quelques degrés finit en chevrons bancals, puis en tuiles qui ondulent et prennent le vent.

La pente gouverne la musique des charges et de l’eau. Une pente trop faible avec des tuiles plates, c’est la « bonne soupe » pour l’infiltration sous vent ; une pente trop forte impose des fixations renforcées pour éviter le glissement de la couverture. Entre les deux, l’écran sous-toiture évite que la neige poudreuse ne file sous les tuiles, mais il ne compensera jamais une pente mal choisie. La question à poser en boucle reste : « Où va aller l’eau ? »

Exemple concret : une extension de 4 × 6 m accolée à une maison existante. On récupère une panne faîtière en lamellé-collé sur potelets métalliques, deux pannes intermédiaires en massif, sablières ancrées par tiges filetées chimiques. Chevrons en 63 × 75 mm à entraxe 40 cm, liteaux 27 × 38 mm, écran HPV continu, faîtage ventilé. Le jour du gros vent, l’effort se ferme dans les contreventements et les ancrages antisoulèvement. Résultat : rien ne bouge, et l’eau file dans la gouttière comme sur des rails.

Un schéma bien lu, c’est un chantier maîtrisé : la ligne des charges est claire, les nœuds sont renforcés, et la pente commande l’écoulement des eaux sans débat.

Le conseil du terrassier

Avant la moindre coupe, tracez vos axes comme vous peignez un talus : réguliers, propres, repères bien visibles. Un laser pour les niveaux, un cordeau pour l’équerrage, et pas d’approximation sur les sablières : c’est l’âme d’une allée version toiture. Si les appuis sont douteux, on renforce d’abord, on charpente ensuite.

Schéma des éléments de charpente, couverture et zinguerie : lecture simple et sans jargon

Un schéma de toiture ne s’arrête pas aux pièces de bois. Il assemble la charpente, les couches techniques et la zinguerie qui gère l’eau. En partant du dessous, on retrouve souvent : plafond, pare-vapeur, isolant, écran sous-toiture HPV, contre-lattes, liteaux et revêtement (tuiles, ardoises, bac acier), puis les gouttières et descentes. Chaque couche a un rôle, et l’une ne remplace pas l’autre. Un pare-vapeur mal posé, c’est de la condensation assurée ; un écran mal jointé, c’est l’eau poussée par le vent qui gagne l’isolant.

Côté pièces métalliques, on pense chéneaux, gouttières, noues, bavettes, solins, rives, faîtages ventilés, naissances et descente EP. Une noue sous-dimensionnée sur un toit à quatre pans, c’est une cuvette débordante lors des orages. À l’inverse, un faîtage ventilé posé au cordeau laisse l’air circuler et sèche la charpente après chaque épisode humide. Les schémas modernes précisent désormais les débits d’air en entrée (soffites) et sortie (faîte), preuve que la ventilation n’est pas un gadget : elle évite pourriture, corrosion et perte de performance thermique.

La clé de lecture la plus utile : le chemin de l’eau. Depuis le plan de faîte, l’eau dévale la couverture, zigzague à la rencontre des rives, se concentre dans les noues, puis atteint le bord d’égout et tombe dans la gouttière avant de filer en descente vers un réseau pluvial. Tout ce qui contrarie ce chemin — tuile rompue, rive mal jointée, pente aberrante, naissance bouchée — déclenche une infiltration. Le schéma de zinguerie doit donc indiquer pentes minimales, recouvrements, sens de pose et points de dilatation. Le métal travaille, et il doit avoir la place de le faire sans déchirer un joint soudé.

Pour les toits en bac acier, le schéma insiste sur les fixations en crête d’onde, les bandes de rive et les rives biaises. La moindre vis sans rondelle d’étanchéité est une entrée d’eau en embuscade. Sur tuiles, les crochets anti-tempête se lisent comme une partition : on comprend où le vent va chercher la prise et comment on l’empêche d’arracher la couverture. Pour l’ardoise, le calepinage et le pureau dictent la superposition ; une ardoise trop courte, et c’est la pluie qui remonte en capillarité.

Vous voulez un repère simple ? Imaginez votre toit comme un talus bien « peigné ». Chaque mètre carré doit offrir à l’eau une trajectoire sans obstacle, du faîtage à la gouttière. Quand on profile un terrain, on donne la bonne pente aux abords ; en toiture, on fait pareil avec la géométrie des pièces et des accessoires. Un bon schéma montre clairement ces pentes, ces recouvrements et ces respirations d’air.

Élément	Rôle principal	Point de vigilance
Écran sous-toiture HPV	Seconde barrière à l’eau et à la neige poudreuse	Joints étanches, continuité en noue et autour des percements
Contre-lattes / liteaux	Crée la lame d’air et supporte la couverture	Section adaptée, entraxe régulier, fixations inox ou galvanisées
Noues	Collecte et accélère l’eau des pans convergents	Largeur, relevés latéraux, pente minimale et entretien
Faîtage ventilé	Évacue l’air chaud et l’humidité du comble	Débit d’air suffisant, continuité, fixations anti-arrachement
Gouttières et descentes	Dirige l’eau loin des fondations	Dimensionnement, pentes, naissances, crapaudines anti-feuilles

Une toiture réussie, c’est une machine à sécher et à évacuer. Si l’eau trouve sa route et l’air ses passages, la charpente vieillit bien et le bâtiment reste sain.

Le conseil du terrassier

Prenez l’habitude de « lire » le toit comme une coupe de terrain. Tracez mentalement la rivière de pluie : elle ne doit jamais stagner. Si vous doutez, augmentez la section de noue, ajoutez une descente EP ou rehaussez le relevé de rive ; mieux vaut une gouttière large qu’un salon inondé.

Charpente traditionnelle, fermettes industrielles et structures métalliques : comprenez les atouts et faites le bon choix

Entre charpente traditionnelle, fermettes industrielles et ossatures métalliques, le meilleur choix est celui qui colle à votre projet, pas celui qui sonne bien à l’apéro. La traditionnelle en bois massif, avec ses assemblages soignés (tenon-mortaise, embrèvement), excelle pour les volumes ouverts, les combles aménageables et les rénovations patrimoniales. Elle offre une réparabilité exemplaire : on moise, on renforce, on change une panne sans tout déshabiller. Le revers : plus de main-d’œuvre qualifiée, délai d’atelier et coût au mètre cube de bois plus élevé.

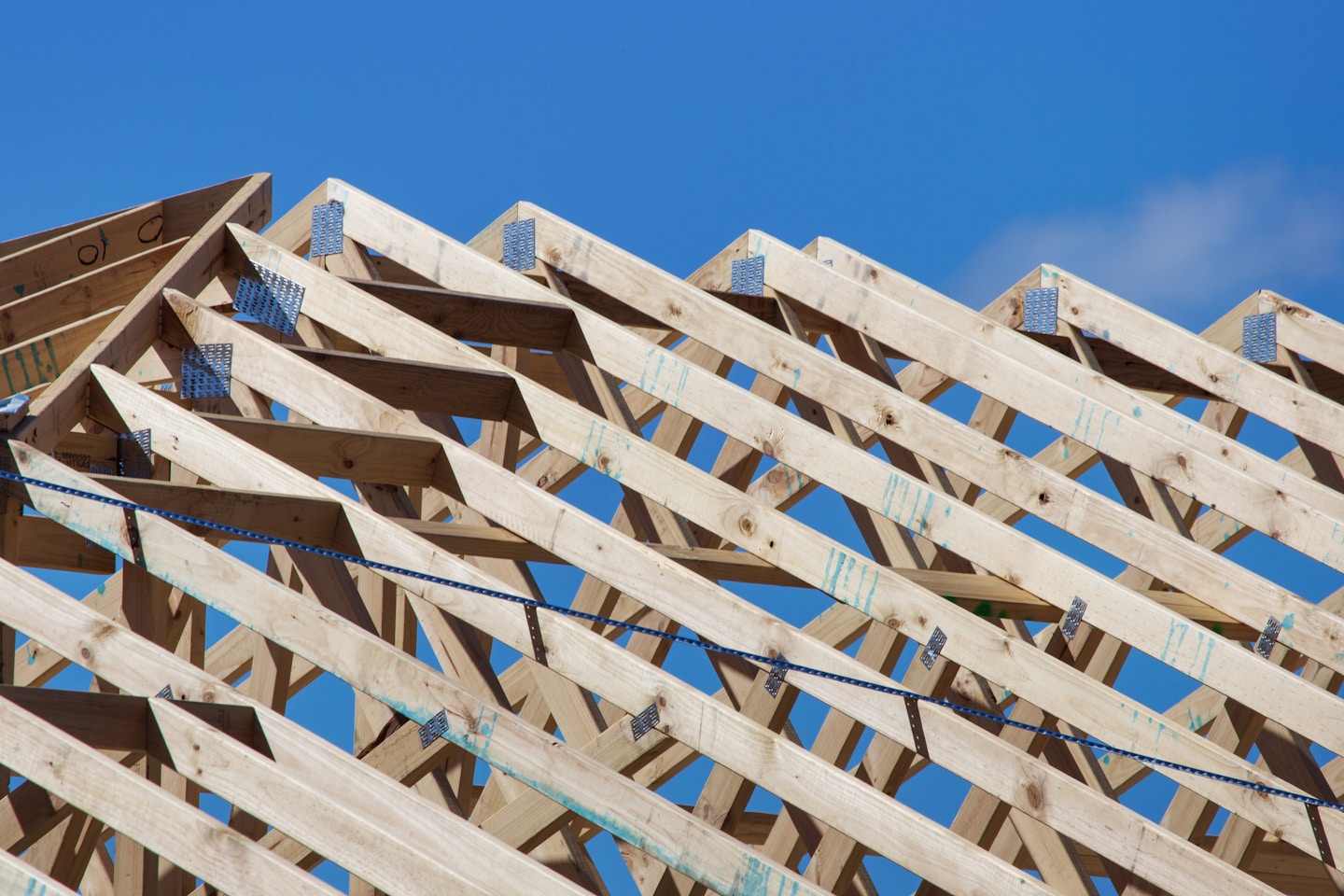

La fermette industrielle (charpente en W ou en A), préfabriquée et calculée en usine, brille par sa rapidité de pose et son prix contenu. Elle porte efficacement des toitures standards jusqu’à de belles portées, avec une trame régulière et un réseau de connecteurs métalliques. En contrepartie, l’espace des combles est souvent non habitable (comble perdu), et les modifications ultérieures sont contraintes. Pour une maison neuve à budget serré et délais serrés, c’est souvent la voie royale, à condition de bien dimensionner l’écran sous-toiture, la ventilation et les ancrages antisoulèvement.

La structure métallique s’impose dès qu’on cherche de grandes portées libres (atelier, carport XXL, extension contemporaine à toit plat). Sa stabilité face à l’humidité est bonne, sa résistance mécanique élevée, mais il faut surveiller les ponts thermiques et la protection contre la corrosion. En zone littorale, un traitement adapté s’impose, et les interfaces bois/métal doivent être pensées pour éviter la condensation. Un bon détail de platine et de joint de dilatation évite ces pathologies sournoises qui apparaissent deux hivers plus tard.

Pour choisir, posez-vous les questions franches qui évitent les regrets :

• Usage : comble aménageable ou non ? Besoin de grandes portées ?
• Climat et site : zone de vent et de neige (Eurocodes), exposition, proximité d’arbres.
• Budget et délai : préfabrication vs travail artisanal sur place.
• Entretien : accessibilité de la charpente, traitement fongicide/insecticide, anticorrosion.
• Chemin de l’eau : bas de versant encombré, noues fréquentes, raccords de toiture complexes.

Exemple : pour une maison de plain-pied 12 × 9 m, pente 35°, tuiles terre cuite, en zone de vent modérée, la fermette W est souvent optimale. Pour une grange réhabilitée avec de grands volumes visibles, une traditionnelle lamellé-collé permet des portées franches et un comble habitable. Pour une extension à toit plat, un mix bois/acier avec une membrane EPDM ou TPO, pentes intégrées (1 à 2 %) et évacuations dimensionnées, garantit une étanchéité durable — à condition d’anticiper les naissances et trop-pleins.

Au final, le bon système est celui qui simplifie, qui respecte la pente minimale du revêtement choisi, et qui offre un chemin d’eau clair du faîtage à la descente EP.

Le conseil du terrassier

Choisissez comme vous choisissez un remblai : adapté à la contrainte. Si vous comptez percer plus tard (puits de lumière, panneaux solaires), gardez de la marge dans les sections et prévoyez des renforts. En charpente comme en terrassement, anticiper les « réseaux » évite de tout reprendre.

Plan, piquetage et gros œuvre : de la lecture du schéma au levage sans mauvaise surprise

Un chantier de charpente réussi commence comme un terrassement propre : un repérage, un piquetage et une vérification des appuis. On contrôle la planéité des arases, la résistance des chaînages et le positionnement des ancrages. Les sabots et platines sont ancrés sur support propre, dépoussiéré, et alignés au laser. Un repère d’équerrage au cordeau bleu évite de courir après les millimètres pendant le levage. Comme pour un fond de forme avant enrobé, ce temps « intellectuel » paie comptant.

Le montage se fait idéalement au sol. Les fermes sont assemblées à plat, contrôlées (diagonales égales), puis les liens et contreventements provisoires sont posés pour garder la géométrie pendant la manutention. Le levage réclame l’outillage qui va bien : palans, lève-fermes, parfois une grue, mais toujours une équipe formée et attachée. Une mini-pelle n’est pas un jouet et ne sert pas de grue improvisée ; même musique pour un lève-panne mal haubané. La sécurité ne tolère pas les raccourcis.

Viennent ensuite les pannes (sablières, intermédiaires, faîtière), posées de l’aval vers l’amont, puis les chevrons calés avec un gabarit pour garder l’entraxe. Le litonnage ou la volige suivent, avec la pose attentive d’un écran sous-toiture continu, jointoyé aux rives, aux noues et aux percements (sorties VMC, conduits). Chaque clou, chaque vis, c’est un maillon de la chaîne qui emmène les charges sans rupture jusqu’aux murs. Les connecteurs se serrent au couple, pas à l’instinct.

Sur un toit plat, le « profilage » est critique. Il faut intégrer la pente dans l’ossature (1 à 2 % mini) grâce à des cales ou des chevrons en coin. Les évacuations sont repérées tôt et protégées pendant le chantier, avec un trop-plein de sécurité en façade. C’est l’équivalent de prévoir un drain agricole dans un terrain argileux : vous n’empêcherez pas l’eau de venir, alors offrez-lui le meilleur chemin pour partir.

La phase « finitions » stabilise le tout : rives alignées, faîtage ventilé posé au cordeau, gouttières réglées à 5 mm/m, descentes EP dégagées. On remet le chantier en ordre, on évacue gravats et chutes de bois, on contrôle les percements et on referme proprement. Un chantier propre est un chantier où l’eau sait où aller, et où rien ne siffle au premier coup de vent.

Le jour du levage n’est pas le jour des improvisations. Les plans sont compris, les niveaux validés, et chaque pièce a son numéro. La précision s’acquiert au sol ; en haut, on assemble.

Le conseil du terrassier

Avant même de tourner la clé d’un engin ou d’ouvrir une caisse de connecteurs, faites le tour du site, repérez les zones de chute potentielle, isolez les accès et bannez le passage sous charge. Sur un toit comme sur un talus, on ne plaisante pas avec la stabilité.

Entretien, inspection et réparations ciblées : garder une structure de toiture saine pendant des décennies

Une charpente vit et travaille. L’entretenir, c’est protéger votre maison des infiltrations et des déformations. Un contrôle visuel biannuel (printemps/automne) repère vite les signaux faibles : tuiles gondolées, faîtage qui ondule, chevrons fendus, traces d’humidité sous écran, odeur de moisi en comble, gouttes de rouille en rive sur bac acier. Après tempête, on vérifie les rives, les noues et les fixations apparentes ; après chute de neige lourde, on traque l’affaissement localisé.

En cas d’alerte, les réparations existent et ne riment pas toujours avec remplacement total. On peut moiser un arbalétrier, doubler une panne, poser un étrésillon entre chevrons, ou recaler une sablière avec une lisse de répartition. Les connecteurs modernes autorisent des renforcements propres si le bois sain reste majoritaire. En présence de xylophages ou de pourriture, on traite, on purge, on remplace la section atteinte jusqu’au bois dur, puis on ventile mieux. La ventilation, c’est l’assurance-vie du bois : un comble qui respire sèche après chaque épisode humide.

Côté budgets en 2026, comptez à la louche : 800 à 2 000 € pour renforcer localement une ferme, 40 à 80 €/ml pour une noue zinc posée, 120 à 200 €/ml pour une rive complexe, 120 à 250 € HT/m² pour une reprise lourde de charpente (hors couverture). Ces chiffres varient selon l’accès, l’altitude, la zone de vent et la complexité des raccords. On ne lésine jamais sur un faîtage ventilé ou une noue bien dimensionnée : ce sont les « ouvrages d’art » de la toiture.

Établissez un petit plan de maintenance comme vous le feriez pour un réseau d’eaux pluviales :

1. Printemps : nettoyage gouttières/naissances, contrôle noues et rives, inspection intérieure des bois visibles.
2. Automne : vérification fixations en rive/faîtage, contrôle écran sous-toiture si accessible, purge des crapaudines.
3. Après aléa : inspection ponctuelle vent/neige, photos, intervention rapide si anomalie.
4. Tous les 3 à 5 ans : regard expert (charpentier/couvreur), relevé des sections, bilan ventilation.

La meilleure réparation reste celle qu’on évite : si l’eau file droit et si l’air circule, le bois reste sec et la charpente ne pousse pas de travers. La question utile avant chaque hiver : « Où va aller l’eau ? » et aura-t-elle assez de place pour passer sans déborder.

Le conseil du terrassier

Si vous devez choisir entre une tuile « plus jolie » et une noue « plus large », prenez la noue. L’esthétique se rattrape, un dégât des eaux non. Comme sur un chantier de voirie, la section de l’ouvrage d’évacuation dimensionne la pérennité du reste.

Quelle est la différence entre une panne et un chevron ?

La panne est une poutre principale parallèle au faîtage qui reprend les charges des chevrons, alors que le chevron est une pièce secondaire inclinée, perpendiculaire aux pannes, qui supporte liteaux ou voliges et transmet les charges à la panne.

Faut-il un écran sous-toiture sous des tuiles ?

Oui, surtout en zones ventées ou neigeuses. L’écran sous-toiture HPV forme une seconde barrière à l’eau et empêche la neige poudreuse de pénétrer, tout en laissant la vapeur d’eau s’échapper. Il ne remplace pas la pente minimale, il la complète.

Charpente traditionnelle ou fermettes : que choisir pour des combles aménageables ?

La traditionnelle offre plus de liberté pour aménager, car elle libère le volume et accepte des renforts ciblés. Les fermettes standards créent souvent un comble perdu ; des modèles spécifiques existent mais demandent une étude et un coût supérieur.

Comment lire rapidement un schéma de charpente ?

Repérez le chemin des charges (couverture → chevrons → pannes → murs), identifiez les nœuds (entrait/arbalétrier/poinçon), vérifiez le contreventement et la gestion de l’eau (noues, rives, faîtage ventilé, gouttières). Si un maillon manque, exigez une correction.

Quand appeler un ingénieur structure ?

Dès que vous changez de portée, de pente, d’usage (aménagement de comble), ou si vous constatez des flèches anormales, bois affaibli, ou reprises d’appuis. L’ingénieur valide sections, ancrages et contreventement selon Eurocodes.
