| En bref : L’essentiel du chantier |
|---|
| Matériel clé : Aiguille vibrante 25-50 mm, laser rotatif, coffrages raidis, dame vibrante, géotextile |
| Durée estimée : 1 jour de préparation + 1 jour coulage/vibration + 7 jours de cure active |
| Coût moyen : 300 €–600 €/jour pour la location des engins et vibreurs, hors béton et acier |
| Vigilance : Réseaux enterrés (DT-DICT), stabilité des talus, météo, accès toupie, évacuation des eaux |

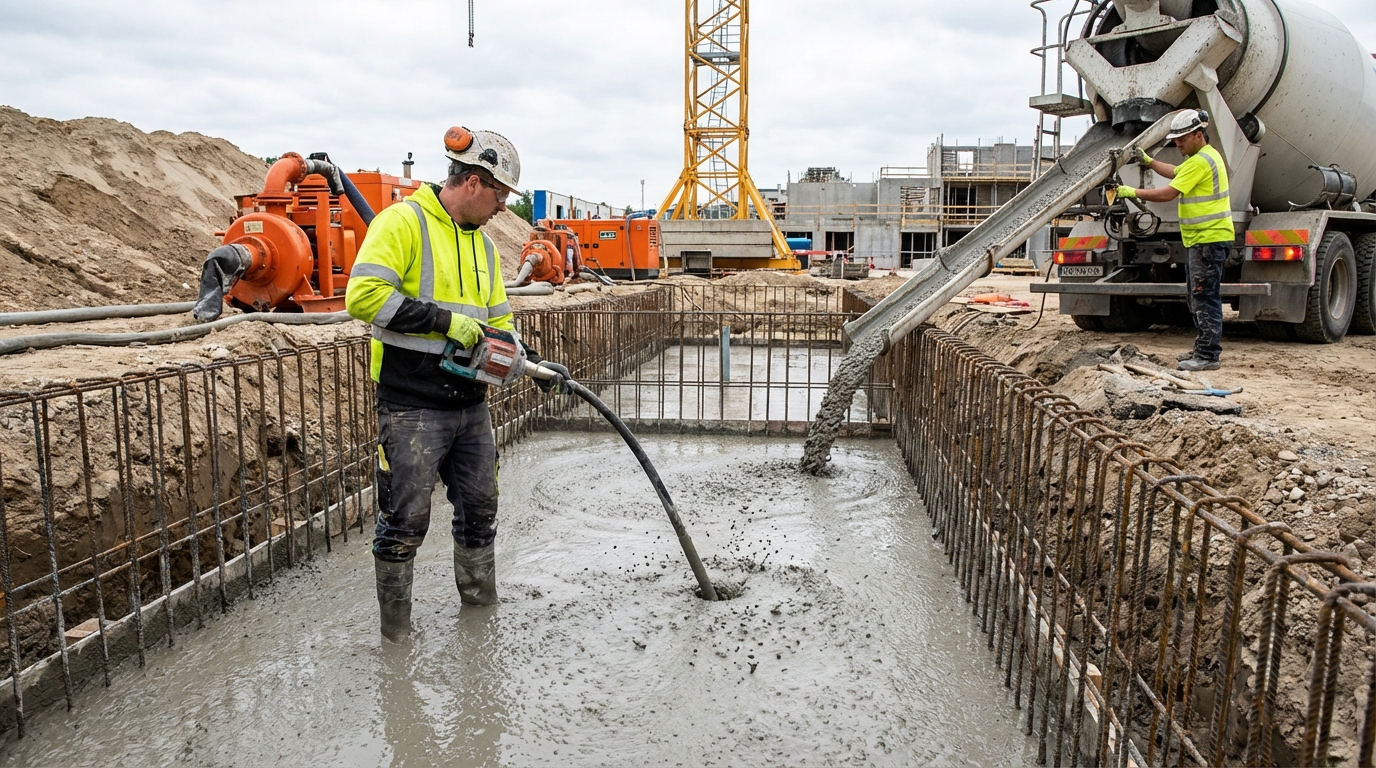

Vibration du béton : étape clé pour des fondations solides et durables
La vibration du béton compresse la matrice cimentaire, fait remonter l’air piégé et fait coulisser les granulats pour occuper le moindre interstice. Résultat : résistance accrue à la compression, durabilité face au gel/dégel et à la carbonatation, et parements plus nets. Même avec une formulation soignée, un béton non vibré garde des vides. À l’inverse, un béton vibré correctement gagne en densité et en uniformité, notamment autour des armatures.
Dans les fondations filantes et les semelles isolées, le gain se lit dans la tenue des angles, la planéité des arases, et la cohésion au droit des reprises de bétonnage. La vibration améliore aussi l’enrobage des aciers : les barres ne doivent pas « respirer » l’air, mais être entourées d’un béton serré qui les protège de la corrosion, condition sine qua non d’une structure qui vieillit bien.
Comprendre la bonne intensité : ni trop, ni trop peu
Un vibreur interne travaille généralement entre 8 000 et 12 000 vpm (≈ 130–200 Hz). L’aiguille se plonge verticalement par passes de 10 à 30 secondes, jusqu’à entendre le timbre changer et voir cesser le bouillonnement en surface : signe que l’air a été chassé. Sous-vibrer laisse des poches d’air et des nids de cailloux. Sur-vibrer provoque la ségrégation : les gros granulats descendent, la laitance remonte, et l’on affaiblit la section utile.
Autour des aciers, l’aiguille ne touche pas les barres : on vibre à 5–10 cm, assez près pour fluidifier, assez loin pour ne pas désorganiser le ferraillage. L’espacement des passes correspond à 8–10 fois le diamètre de l’aiguille ; avec une 38 mm, cela donne une trame de 30–40 cm. Le trou doit se refermer à la remontée : si la cavité persiste, le béton manque d’ouvrabilité ou la vibration a été trop courte.
Cas pratique : semelles sous murs porteurs
Sur un pavillon de 110 m², semelles 50 × 25 cm, béton S3, granulométrie 16 mm : aiguille de 38 mm, passes croisées tous les 35 cm, temps par insertion 15–20 s. Les angles sont vibrés en priorité car ce sont des pièges à air. À la sortie, l’arase est tirée à la règle, sans ramener la laitance du centre vers les bords.
Le conseil du terrassier : si la toupie est nerveuse, temporisez. On coule par « nappes » de 30–40 cm, on vibre, puis on remonte. Une semelle remplie d’un coup se vibre mal en profondeur et piège des bulles sous les barres basses.
Analyse du terrain et du coffrage avant vibration : maîtriser la pente et l’eau
Avant de parler d’aiguille, il faut « profiler » le terrain. Le nivellement conditionne la destination de l’eau. Sur argiles gonflantes, la question n’est pas « si », mais où va aller l’eau. On prévoit une pente douce vers un regard, un drain périphérique si nécessaire, et un fond de forme propre, compacté, sans poches molles. Le béton vibré ne compensera jamais un sol qui pompe ou un talus qui glisse.
Exemple fil rouge : la maison Lejeune, terrain limono-argileux, façade au nord, accès toupie serré. Décapage sur 20 cm pour éliminer les terres organiques, contrôle au pénétromètre de poche, puis hérisson 20/40 compacté à la plaque. Les tranchées de fondations sont « peignées » : parois dressées, pas de boue coulante, pas de poches d’eau stagnante. Si une nappe d’eau est présente, on pompe et on met une semelle de propreté maigre ; vibrer dans la gadoue ne produit que des nids de cailloux.
Coffrage et ferraillage : verrouiller avant de vibrer
Le coffrage vertical doit être raidit : contreventements, entretoises, clous ou vis à pas sérieux. Une vibration efficace transmet une énergie qui fera « respirer » un coffrage mal calé. Les réservations (passages de gaines, attentes de poteaux) sont planifiées : le « chef d’orchestre du sous-sol » anticipe les réseaux pour éviter d’entailler la fondation après coup. Pour garantir la stabilité de la structure, le ferraillage des fondations est essentiel.
Le ferraillage est calé sur cales d’enrobage : 4–5 cm d’enrobage en zone courante, davantage en milieu agressif. Les épingles, équerres et attentes sont ligaturées serré. L’objectif : un squelette qui ne bouge pas à la vibration, pour que le béton vienne enrober plutôt que de déplacer.
Hydraulique et météo : l’ennemi invisible
Pluie annoncée ? On protège les tranchées pour ne pas avoir à pomper et reprofiler la veille du coulage. En climat chaud, on évite le plein après-midi : le béton se fige trop vite, la vibration perd en efficacité, la cure devient critique. Une dérivation provisoire des eaux de ruissellement écarte les apports d’eau parasite durant le chantier.
Le conseil du terrassier : avant de couler, répondez à voix haute : « Où va aller l’eau ? ». Si la réponse n’est pas évidente en 3 secondes, le plan d’écoulement n’est pas prêt.
Préparation et piquetage : dosage, choix du vibrateur et passes maîtrisées
Le piquetage fixe les niveaux, les axes et la hauteur d’arase. Filets, chaises, clous de référence et laser rotatif guident l’équipe. Une fondation réussie commence avec une altimétrie lisible : 0,00 m sur l’arase, fond de fouille constant, repères de contrôle tous les 5–6 m. Ce « cadre intellectuel » évite les improvisations au moment où le béton arrive.
Côté formulation, un béton de semelle en classe C25/30 avec granulats 14/20 passe bien à l’aiguille. Ouvrabilité S3 pour vibrer sans effort ; les superplastifiants peuvent amener un S4 sans excès d’eau, utile dans les ferraillages denses. On évite l’eau de gâchage ajoutée sur chantier : elle gonfle la porosité, retarde la prise et trahit la surface par une laitance fragile.
Choisir l’équipement de vibration
Le vibrateur interne (aiguille) couvre l’essentiel des cas : 25–32 mm pour éléments fins, 38–50 mm pour semelles et dalles épaisses. Les vibrateurs externes (coffrage/table) servent pour les éléments verticaux exigeants ou le préfabriqué. Les hautes fréquences sont pertinentes avec des bétons très fluides et les coffrages complexes. L’important est la compatibilité : gros diamètre = grande amplitude = pénétration profonde, mais attention aux cloisons minces.
L’espacement des passes se trace à la bombe au-dessus des coffrages : un repère tous les 30–40 cm guide l’opérateur et limite les trous oubliés. Entre deux niveaux de coulage (« lifts » de 30–40 cm), on relance l’aiguille de 10 cm dans la couche précédente pour fusionner les reprises.
Organisation du coulage
La toupie n’est pas un métronome. On cale les rotations, on prévoit une benne si l’accès est serré, on positionne les goulottes avant l’arrivée. Un opérateur vibre, un autre alimente, un troisième contrôle les niveaux. Les coffreurs gardent l’œil sur les joints, les réservations et l’arase. Sur terrain humide, on pose un film polyane sous semelle de propreté pour éviter les pertes d’eau dans le sol.
- Avant coulage : vérifier coffrage, ferraillage, enrobage, repères, évacuation des eaux.
- Pendant : couler par nappes, vibrer « à la montée », contrôler la fermeture des trous d’aiguille.
- Après : tirer l’arase, protéger du vent/soleil, lancer la cure (eau, bâches ou produit de cure).
Le conseil du terrassier : un vibrateur de secours sur site évite une panne qui ruine le serrage. Une aiguille batterie moderne tient un coulage de maison ; la location jour+jour garantit la marge.
Réalisation technique du béton vibré : pervibration, fréquences et contrôles
La « pervibration » consiste à plonger l’aiguille au cœur de la masse. On débute aux angles et aux points singuliers, puis on quadrille selon le pas prévu. Chaque insertion descend rapidement jusqu’au fond, l’aiguille remonte lentement pour laisser le béton se refermer. Les signes d’un bon serrage : cesser des bulles, surface satinée sans affaissement, densification audible (changement de son), disparition des « nids d’abeilles » aux parements pour obtenir un béton extérieur lisse.
Autour des armatures, on vibre à proximité sans contact. Si l’aiguille tape les barres, on risque de déplacer les cadres, de rompre les ligatures et d’ouvrir les épingles. Dans les voiles et poteaux, un vibreur externe peut compléter pour lisser la peau du béton, surtout si l’on vise un parement apparent de qualité.
Erreurs à éviter pendant la vibration
- Sur-vibration : ségrégation, laitance en surface, pertes de performance.
- Sous-vibration : poches d’air, nids de cailloux, enrobage insuffisant.
- Traîner l’aiguille dans le béton : sillons et discontinuités internes.
- Toucher les aciers : déformation du ferraillage et faiblesse locale.
- Vibrer un béton déjà pris : marbrures, fissures de retrait plastique.
Un contrôle simple : la fermeture du trou d’aiguille. S’il ne se referme pas, rallonger légèrement la passe ou vérifier l’ouvrabilité. Un contrôle de densité indirect : peser un seau de volume connu, comparer au théorique ; un écart trop grand signale une porosité résiduelle.
| Élément | Aiguille typique | Pas des passes | Temps d’insertion | Remarques |
|---|---|---|---|---|
| Semelles filantes 30–60 cm | Ø 38–50 mm | 30–40 cm | 10–20 s | Descendre au fond, remonter lentement |
| Poteaux/voiles ferraillés | Ø 25–38 mm | 25–30 cm | 10–15 s | Compléter par vibration externe si parement soigné |
| Dalles épaisses > 20 cm | Ø 38 mm | 35–45 cm | 15–25 s | Règle vibrante en surface pour la planéité |
Pour visualiser la gestuelle, une vidéo pas à pas clarifie les temps de passe et la trame de vibration. Cherchez un tutoriel qui montre des semelles et des voiles.
Le conseil du terrassier : en reprise de bétonnage, re-vibrer la zone de recouvrement en plantant l’aiguille 10 cm dans la couche précédente encore plastique. Si la peau a tiré, on prépare mécaniquement la reprise plutôt que de « pilonner » un béton dur.
Finitions et remise en état : parements, cure et gestion des eaux pluviales
Une fois le béton serré, la surface se tire à la règle sans ramener la laitance. L’arase d’une semelle est nivelée au laser et au guide, prête à recevoir un soubassement. Dans une dalle, la règle vibrante peut compléter l’aiguille : planéité, densité superficielle et finition serrée. Les arrêtes sont protégées par des taloches propres pour éviter les éclats au décoffrage.
La cure garde l’eau dans le béton le temps du durcissement : bâches humides, produits de cure, ou arrosages réguliers selon météo. Sans cure, la peau tire trop vite, se fissure en « toile d’araignée », et les parements perdent leur compacité. En climat venté, les protections brisent le courant d’air ; en plein soleil, on décale l’horaire du coulage.
Drains, talus et accès : le chantier respire
Autour de la maison, un drain périphérique correctement posé (lit de gravier, géotextile, pente vers un regard) soulage les fondations. Les talus sont « peignés », re-profilés, et végétalisés si nécessaire pour tenir la saison des pluies. Les voies d’accès sont rechargées en tout-venant, compactées, avec un fond de forme propre : c’est l’âme d’une allée carrossable qui ne bat pas sous les roues.
L’évacuation des gravats et des terres foisonnées se planifie. Une benne dédiée évite les mélanges coûteux à la déchetterie. Les regards de visite sont relevés au bon fil d’eau. Sur les seuils, une pente maîtrisée éloigne l’eau des maçonneries : « où va aller l’eau ? » doit rester la boussole jusqu’au dernier coup de balai.
Cas pratique : la maison Lejeune (suite)
Après vibro et arase, cure 7 jours sous bâche. Drain agricole 100 mm au niveau des semelles, géotextile enveloppant, regard de collecte en point bas. L’accès chantier a été rechargé en 0/31,5, deux passes de plaque vibrante. Les talus nord ont été peignés et matés, en attente d’un enherbement. Résultat : fondations denses, parements propres, chantier sec après l’averse suivante.
Le conseil du terrassier : un joint de fractionnement bien posé vaut mieux qu’une fissure subie. Anticipez les retraits et les dilatations, surtout sur les grandes longueurs, et envisagez la location de machine à béton projeté pour optimiser vos travaux.
Budget, sécurité et organisation d’un coulage vibré réussi
Un planning fluide économise du béton et préserve la qualité. On cale la centrale, le nombre de toupies et l’ordre des zones à couler, en prévoyant une marge météo. Côté coûts : location d’une aiguille 40–70 €/jour, vibreur haute fréquence 80–120 €/jour, plaque vibrante 50–80 €/jour, mini-pelle 2,5 T 250–350 €/jour, hors transport. Le surcoût de la vibration est marginal face aux réparations d’un parement alvéolé ou d’une semelle fissurée.
La sécurité prime : talus stable, circulation des engins balisée, EPI complets, et déclaration DT-DICT faite avant la première dent de godet. Dans les tranchées, on évite la présence prolongée et on cale les escaliers d’accès. Un coffrage est considéré comme un élément sous charge : on n’y grimpe pas pendant la vibration.
Choisir faire-faire ou faire soi-même ?
Un auto-constructeur soigneux peut vibrer des semelles simples. Au-delà (poteaux, voiles, ferraillages denses), l’intervention d’un pro ou d’un conducteur de travaux sécurise le geste et la planification. La location d’un matériel trop puissant sans formation est un faux bon plan : une aiguille mal choisie fait plus de dégâts que de bien.
Pour compléter la préparation, une vidéo de référence aide à visualiser la coordination toupie–coffreur–vibreur et les contrôles en temps réel.
Le conseil du terrassier : gardez un kit « pannes » à portée : aiguille de rechange, rallonge, groupe électrogène, lampe, spray de démoulant. Un chantier qui ne s’arrête pas pendant la vibro, c’est un béton qui reste homogène jusqu’au bout.
Faut-il toujours vibrer le béton des fondations ?
Oui, sauf cas très spécifiques de bétons autoplaçants (BAP) formulés et posés pour se compacter seuls. En fondations classiques, la vibration interne garantit densité, enrobage des aciers et suppression des poches d’air.
Quelle durée pour chaque insertion d’aiguille ?
Entre 10 et 30 secondes selon l’ouvrabilité, le diamètre de l’aiguille et l’épaisseur de la couche. Le bon indicateur : les bulles cessent et le trou se referme spontanément.
Comment éviter la ségrégation pendant la vibration ?
Ne pas sur-vibrer, ne pas traîner l’aiguille, couler par nappes de 30–40 cm, maintenir un béton correctement dosé sans ajout d’eau. Adapter le diamètre de l’aiguille à l’élément vibré.
Vibreur interne, externe ou haute fréquence : lequel choisir ?
Interne (aiguille) pour la majorité des fondations ; externe pour voiles/parements exigeants ; haute fréquence pour bétons très fluides et coffrages complexes. Le choix dépend de l’accès, de la densité d’armatures et de la finition visée.
Que contrôler juste après la vibro ?
Arase au niveau, absence de nids de cailloux visibles, fermeture des trous d’aiguille, parement sans laitance excessive, cure en place, écoulement de l’eau éloigné des maçonneries.
